Der komplizierte Herstellungsprozess einzelner Typen von historischen Bodenfliesen beginnt mit der Auswahl von Muster, Form und Farbe. Wir sind fähig die erwünschten Muster mustergetreu zu kopieren und genaue historische Repliken von lange gebrannten keramischen Fliesen anzufertigen. Unsere Produkte bevorzugen vor allem Institutionen der staatlichen Denkmalpflege für Renovierungen und Instandsetzungen von historisch wertvollen Bauwerken, aber auch Besitzer von historischen Mietshäusern und Gebäuden, sowie diejenigen, die handwerkliche Arbeit mit klassischem Naturmaterial schätzen.
Den größten Aufwand im ganzen Fertigungsprozess stellt die anspruchsvolle Herstellung von präzisen Pressformen und -stempeln, von Werkzeugen und Vorrichtungen dar. In die Vorrichtungen schüttet man manuell in einzelnen Teilen die Substanz, die vor allem aus natürlichen Mineralien wie Schlammkaolin, Feldspat, Dolomitkalk und Kalziumsilikat besteht. Diese Mineralien werden fein geschlagen, zermahlen mit Wasser und Steinen, getrocknet, enteisenet beziehungsweise farblich abgetönt. Aus technologischen Gründen ist bei der Verarbeitung von rein natürlichen Stoffen die Farbenskala nur auf 15 Farbtönen begrenzt, genauso wie vor 150 Jahren. Zu unserem ausschließlichen Lieferanten von Rohstoffen ist die Firma Lasselsberger Plzeň (RAKO) geworden.
Die Substanz wird präzise von Hand in die einzelnen Teile der Stempelmatrizen geschüttet. Dies garantiert die Durchfärbung von Bodenfliesen mindestens in die Tiefe von 4 mm. Somit bleiben die absolute Bilder- und Farbenbeständigkeit (100-140 Jahre) auch bei extremer Belastung und hoher Frequenz von Verwendung erhalten.
Die ganze Fertigungstechnologie basiert ausschließlich auf den Erfahrungen des Fachmeisters. Er kennt das Geheimnis der genauen Materialdosierung, der Herstellung von perfekten Werkzeugen und der einzigartigen Temperaturkurve beim Brennen von hoch versinterten keramischen Bodenfliesen. Diese Kenntnisse garantieren die Spitzenqualität unserer Produkte - eine Bruchfestigkeit bis 500 kg/Stück, Wasseraufnahmevermögen bis 0,2%, ein hoher Gebrauchswert, die mechanische Ritzhärteresistenz und nicht zuletzt ihre unverwechselbare Schönheit.

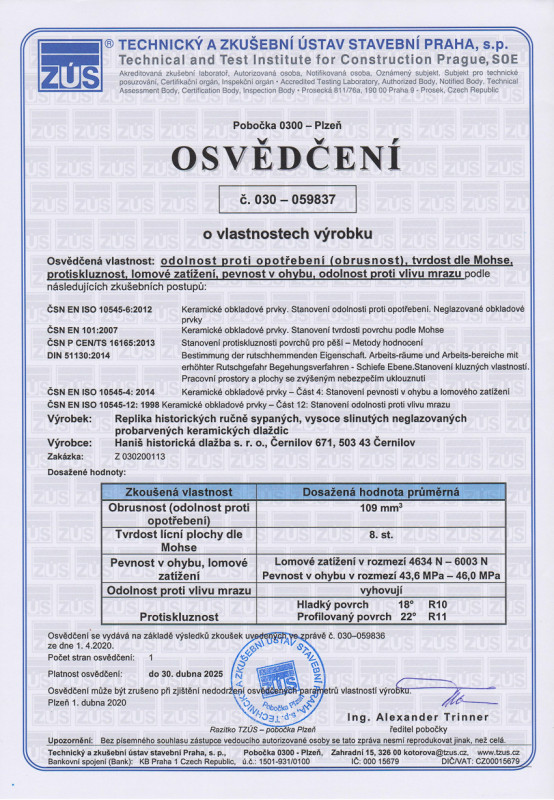

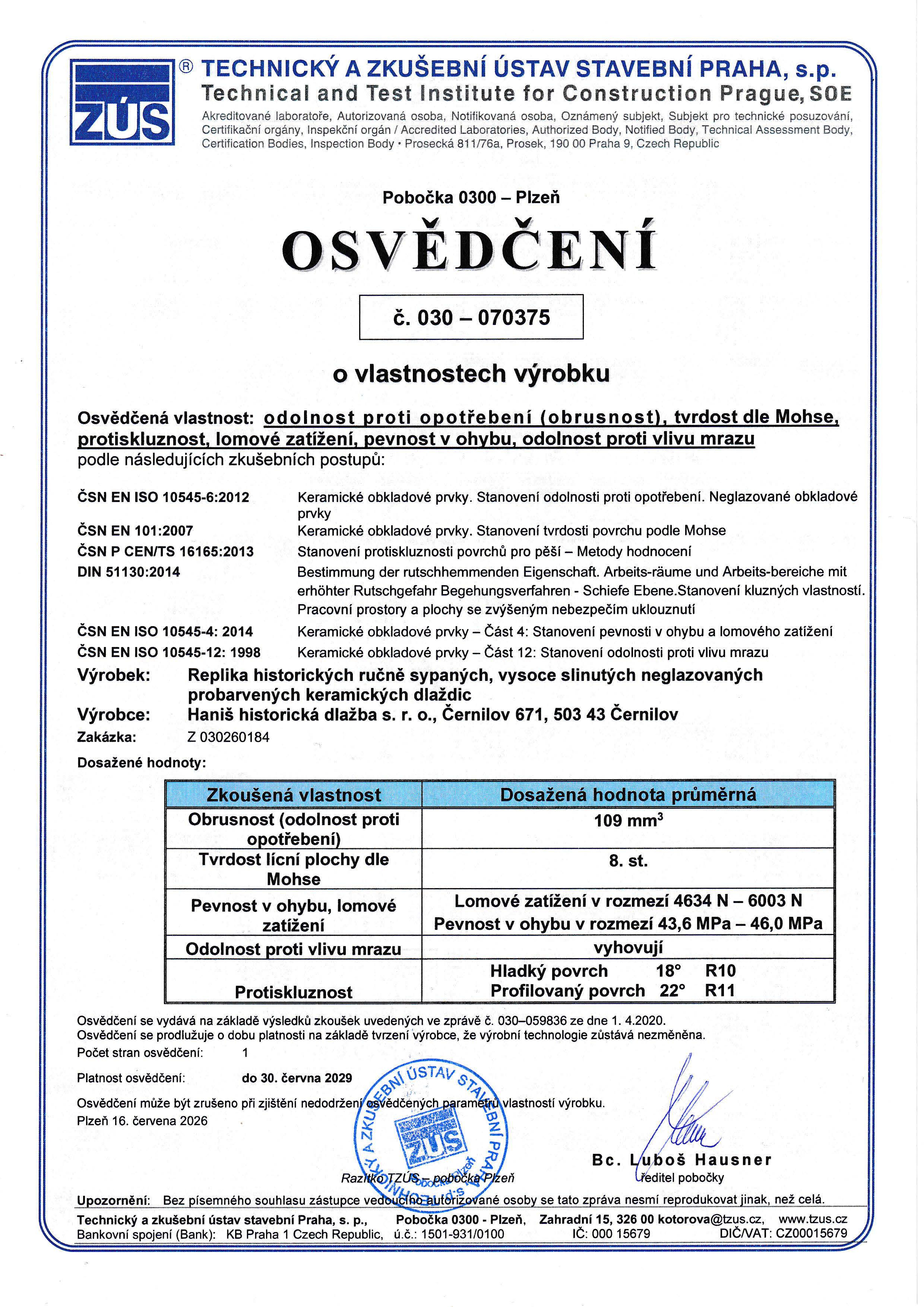

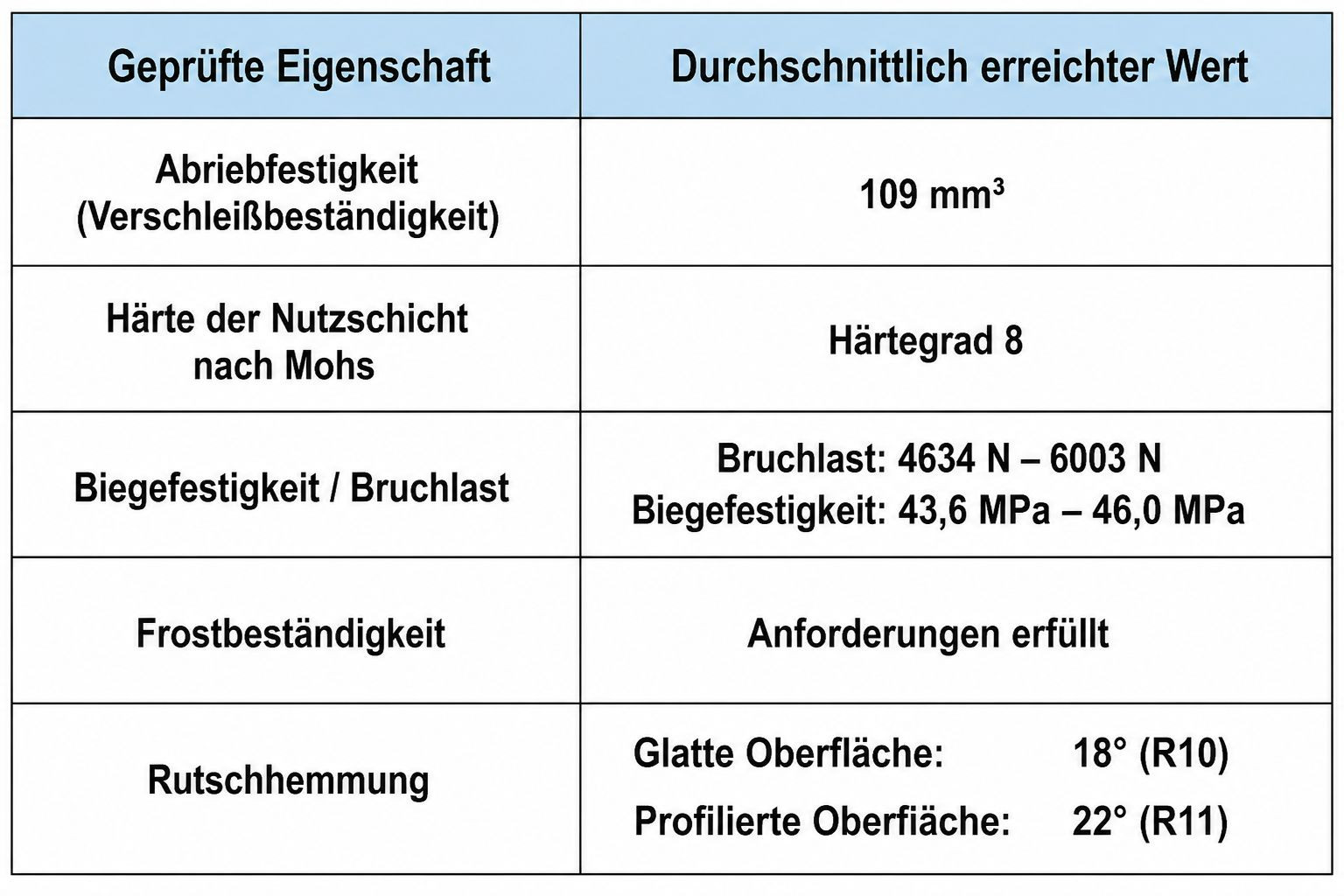

VERGLEICH VON MECHANISCHEN EIGENSCHAFTEN MIT FLIESEN AUS ZEMENT UND BETON
 |
 |
 |
